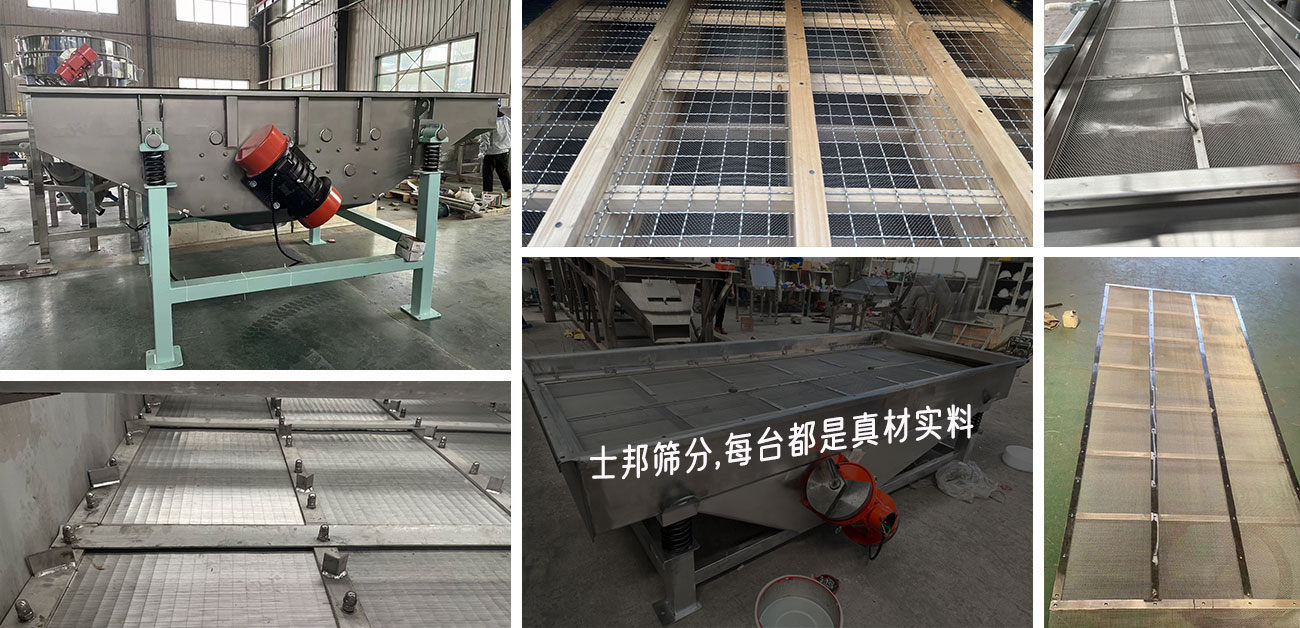

侧振式直线筛

（应用范围）食品行业、医药行业、冶金矿业、化工行业、尾矿干排
（适用物料）砂糖、味精、氨基酸、冻干食品、椰果粒等
颗粒药丸、微丸、中药饮片等
铁粉、铝粉、铜粉、合金粉、耐火材料、钢丸、氧化铝等
活性炭、玻璃、造纸、化肥、硫酸类物料等
铁尾矿、铅锌尾矿、石英砂、钾长石脱水、工业污水、煤泥脱水、土壤修复

24小时免费服务热线

18703739008

点击获取厂家报价

工作原理：

直线筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛箱带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。

工作特点：

●密封性好、极少粉尘溢散。

●耗能少、噪音低、筛网使用寿命长。

●筛分精度高、处理量大、结构简单。

●更换筛网工序简单、设备操作方便。

●合理匹配筛网，能达到一次同时筛选出多种不同规格的产品。

●筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。

●全封闭结构、自动排料、维修方便，更适合于流水线作业。

●所有进机物料自动排放，机内无存料。

●自动清网装置，把堵网机率降到最低。

应用行业

矿业沙石

食品糖盐

医药片粒

化学化肥

塑料颗粒

冶金粉末

技术参数


多级控制	环保无尘	产量高
多层筛网产生数种规格的筛上物、筛下物，分别从各自的出口排出。	直线筛全封闭结构，粉尘不溢散，自动排料等特点，更适合于24小时流水线作业。	具有耗能低、产量高、结构简单、易维修。

独特的装网结构
直线筛独特的装网结构，无混级、串料现象。

型号	筛面尺寸（mm）	物料粒度（mm）	筛面倾角（°）	振幅（mm）	层数（s）	功率（kW）
SZ516	500×1600	0.075~20	0~7	5~8	1~5	2×（0.08~0.4）
SZ520	500×2000					2×（0.4~0.75）
SZ525	500×2500					2×（0.75~1.1）
SZ530	500×3000					2×（1.1~1.5）
SZ535	500×3500					2×（1.1~1.5）
SZ1020	1000×2000					2×（0.75~1.1）
SZ1025	1000×2500					2×（1.1~1.5）
SZ1030	1000×3000					2×（1.5~2.2）
SZ1035	1000×3500					2×2.2
SZ1040	1000×4000					2×（2.2~3.0）
SZ1225	1200×2500					2×（1.5~2.2）
SZ1230	585×3000×2					2×（2.2~3.0）
SZ1235	585×3500×2					2×（2.2~3.0）
SZ1535	735×3500×2					2×（2.2~3.0）
SZ1540	735×4000×2					2×（3.0~4.0）
